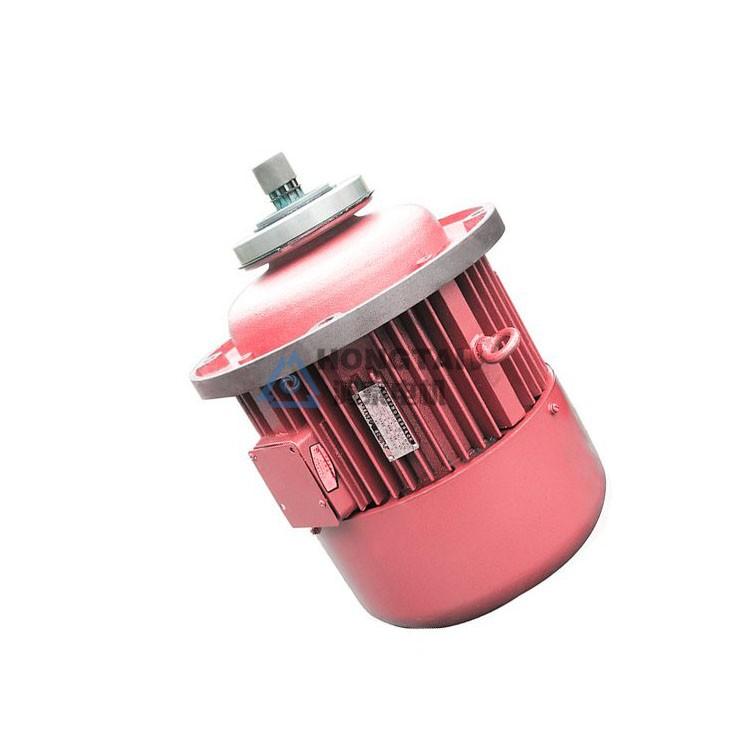

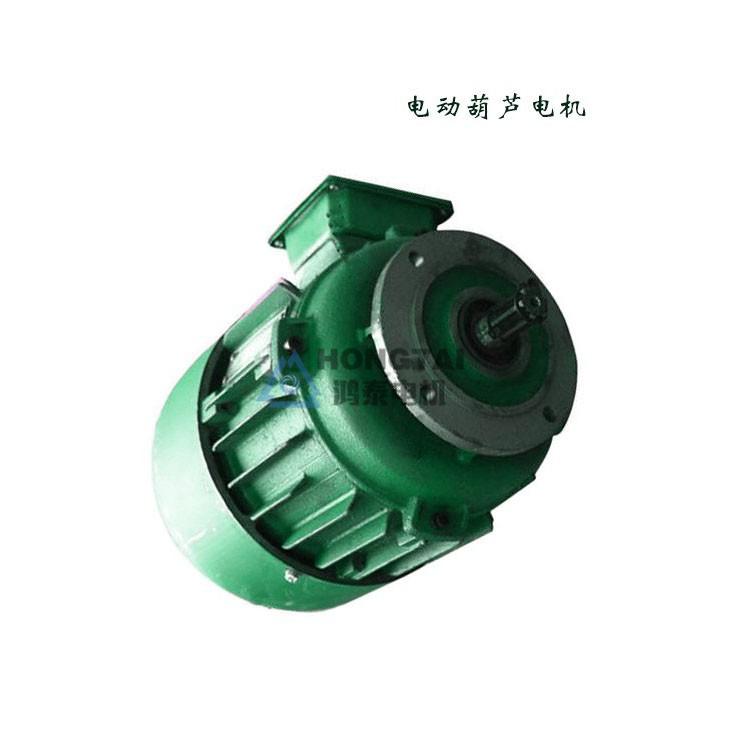

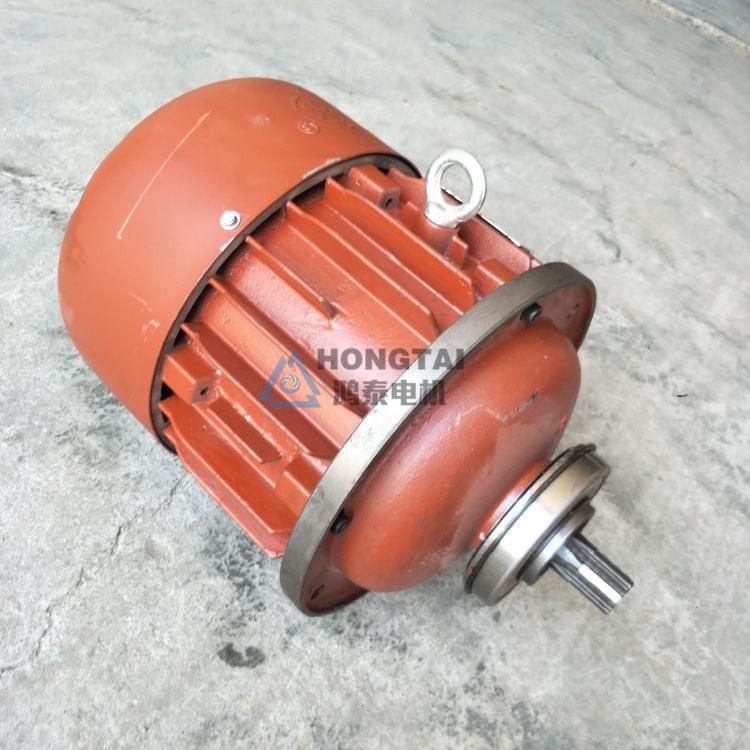

ZD、ZDY系列锥形转子电机

ZD、ZDY系列锥形转子电机为西安鸿泰电机研发的配套电动葫芦的专用电机，采用全封闭、自扇冷式、带制动装置的笼型交流异步电机。
ZD、ZDY系列锥形转子电机具有结构牢固可靠，起动平稳，制动安全，且能与减速机配套，用于驱动起重机械及高效率机械和其它需要制动平缓的传动机械。过载能力强，调节方便等特点，ZD系列电动机适用于电动葫芦提升或要求具有较大制动力矩的机械装置；ZDY系列电动机适用于电动葫芦运行或要求较小制动力矩的机械装置。工作方式：断续定额S3工作制，其负载持续率分为25%、40%、60%三种，25%为基准负载持续率，每个周期为10min，额定电压为380V，额定频率为50Hz，绝缘等级为B级。
ZD系列、ZDY底座不带底脚，安装孔在前端盖的凸缘上（1MB5）、ZD系列电动机在传动端盖上具有大凸缘，ZDY系列电动机具有小凸缘，轴伸采用矩形花键联接，矩形花键符合GB1144-77《矩形花键联结》的规定。

主要技术数据见下表：

型号	额定值					起动电流（A）	起动转距倍数	过载能力	磁拉力(N)
型号	功率（Kw)	电流 (A)	转速 (r/min)	功率因数 cosф	效率（%）	起动电流（A）	起动转距倍数	过载能力	额定电压时	90% 额定电压时
ZD111-4 ZDY111-4	0.2	0.72	1380	0.65	65	4	2	2	100	80
ZD112-4 ZDY112-4	0.4	1.25	1380	0.73	67	7	2	2	150	120
ZD121-4 ZDY121-4	0.8	2.4	1380	0.72	70	13	2.5	2.5	240	190
ZD121-4	1.5	4.3	1380	0.74	72	24	2.5	2.5	360	290
ZD131-4	3	7.6	1380	0.77	78	42	2.7	2.7	740	600
ZD132-4	4.5	11	1380	0.88	78	60	2.7	2.7	980	790
ZD141-4	7.5	18	1400	0.80	79	100	3	3	1530	1240
ZD151-4	13	30	1400	0.82	80	165	3	3	1980	1600

_型号^项目	额定功率 kW	额定电流 A	额定转速 r/min	起动转矩	起动电流 A	效率 %	功率因素 cosφ	磁拉力 kg	制动力矩 N·m
_型号^项目	额定功率 kW	额定电流 A	额定转速 r/min	额定转矩	起动电流 A	效率 %	功率因素 cosφ	磁拉力 kg	制动力矩 N·m
ZDM_I11-4	0.2	0.72	1380	2	4	65	0.64	10.2	1.86
ZDM_I12-4	0.4	1.25	1380	2	7	67	0.72	15	4.41
ZDM_I 21-4	0.8	2.4	1380	2.5	13	70	0.72	24	8.34
ZDM_I 22-4	1.5	4.3	1380	2.5	24	72	0.74	36	16.67
ZDM_I23-4	2.2	6.0	1380	2.7	33	74	0.75		26.67
ZDY_I 11-4	0.2	0.72	1380	2	4	65	0.64	10.2
ZDY_I 12-4	0.4	1.25	1380	2	7	67	0.72	15
ZDY_I 21-4	0.8	2.4	1380	2.5	13	70	0.72	24
ZDY_I22-4	1.5	4.3	1380	2.5	24	72	0.74	36
ZDY_I 23-4	2.2	6.0	1380	2.7	33	74	0.75
ZDY_I 31-4	3.0	7.6	1380	2.7	42	79	0.77	74
ZDY_I 32-4	4.5	11	1380	2.7	62	78	0.80	98
ZDY_I 41-4	7.5	18	1400	3	100	79	0.80	153
